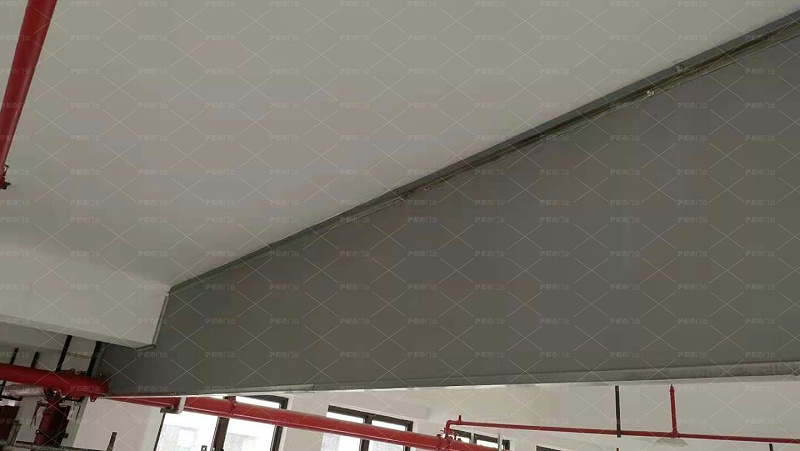

擋煙垂壁外觀

擋煙垂壁應設置永久性標牌，標牌應牢固，標識內容清楚。

擋煙部件表面不允許有裂紋、壓坑、缺角、孔洞及明顯的凹凸、毛刺等缺 陷；金屬材料的防銹涂層或鍍層應均勻，不應有斑剝、流淌現象。

擋煙垂壁的組裝、拼裝或連接等應牢固，符合設計要求，不應有錯位和松 動現象。

擋煙垂壁材料

擋煙垂壁應采用不燃材料制作

制作擋煙垂壁的金屬板材的厚度不應小于0. 8mm,其熔點不應低于7記'

制作擋煙垂壁的無機纖維織物的拉伸斷裂強力經向不應低于600N,緯向不 應于300N,其燃燒性能不應低于GB8624 A級。

制作擋煙垂壁的玻璃材料應為防火玻璃,其性能應符合GB15763. 1的規定。

擋煙垂壁尺寸與極限偏差

擋煙垂壁的擋煙高度應符合設計要求，其最小值不應低于500年最大值不 應超過申請檢測產品型號的公示值。

采用金屬板材、無機纖維織物等制作柔性擋煙垂壁的單節寬度不應大于4000mm。

擋煙垂壁擋煙高度的極限偏差不大于土 5mm。

擋煙垂壁單節寬度的極限偏差不大于± 10mm。

擋煙垂壁漏煙量（柔性）

在（200 ±15）°C的溫度下，擋煙部件前后保持（25 ±5）Pa的氣體靜壓差 時，其單位面積漏煙量（標準狀態）下不應大于25m7（m2. h）;如果擋煙 部件由不滲透材料（如金屬板材、防火玻璃等剛性材料）制造，且不含任 何連接結構時，對漏煙量無要求。
